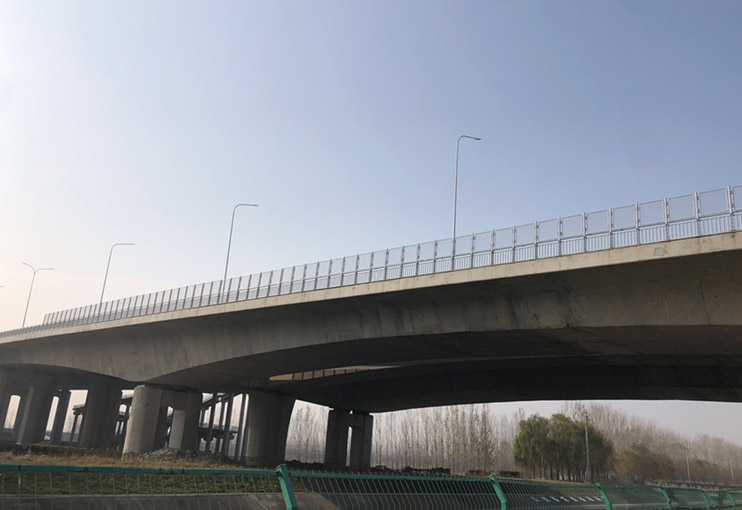

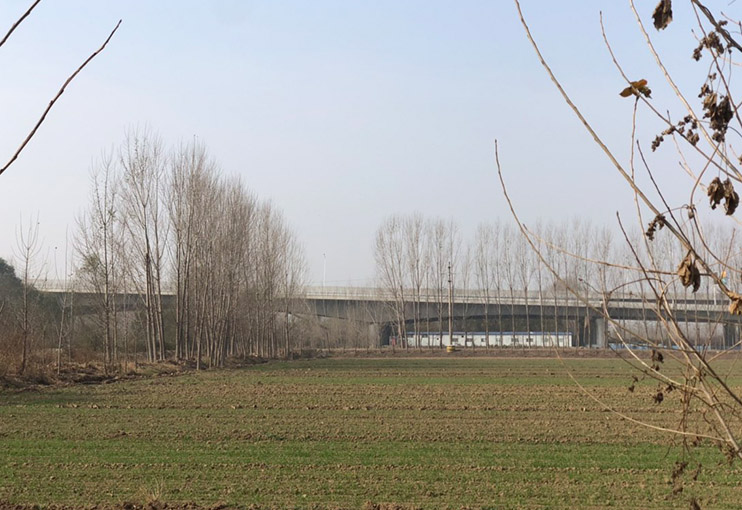

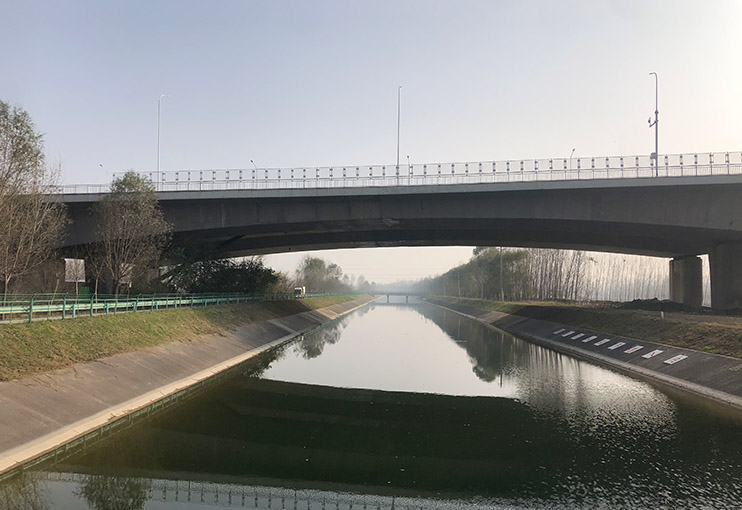

G220至濟青高速公路王舍人互通立交連接線工程第-標段南水北調跨線橋工程位于濟南市歷城區小河套村，起訖里程樁號為：K1+220.236- K1+430.236，全長210m,跨徑布置為57m+96m+57m預應力混凝土連續梁。橋梁平面位于R=2000圓曲線上，與南水北調東線干渠河基本正交。公路橋橋梁采用分東西兩幅布置，單幅橋寬21.25m，標準橫斷面布置為: 2.25m (人行道) +2.5m (非機動車道) +0.5m (防撞護欄) +15.5m車行道+0.5m (防撞護欄)，公路橋兩幅中間預留軌道交通空間，道路等級為-級公路兼城市主干路。結構形式：
橋梁上部結構為變截面預應力混凝土連續梁，箱梁采用C50混凝土，為單向雙室斜腹板斷面，全橋共55個節段。其中，0#塊長12m,標準節段長度分別為3m、3.5m、 4m,中、邊跨合龍段長2m,邊跨現澆段長7.92m。箱梁中支點梁高5.8m，跨中梁高26m,梁底采用二次拋物線。橋梁下部結構墩柱采用雙柱式圓端矩形橋墩，中設系梁。承臺采用整體式矩形承臺，樁基采用鉆孔灌注樁，樁徑為φ1.8m、中1.2m兩種。
