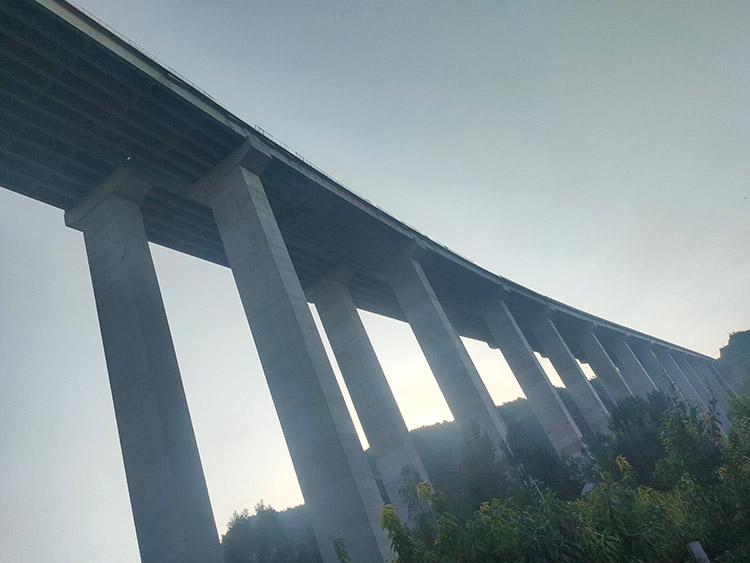

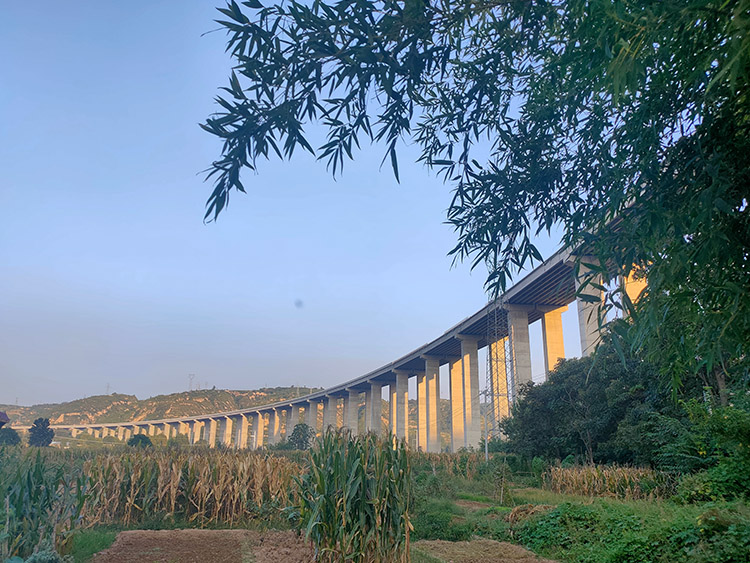

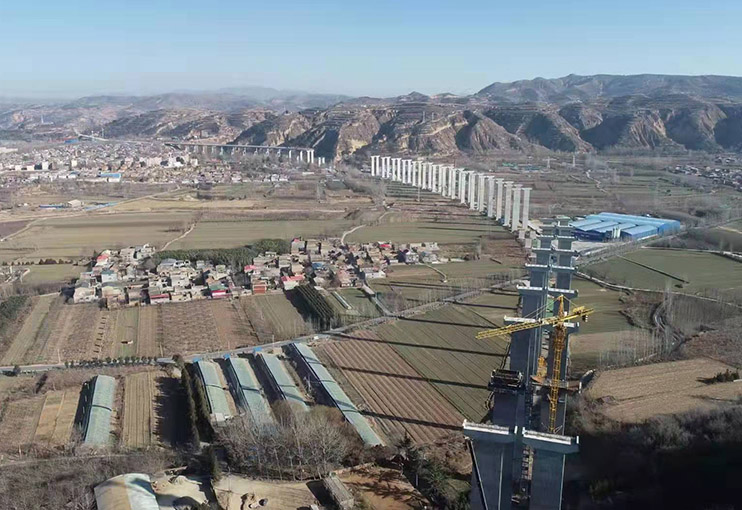

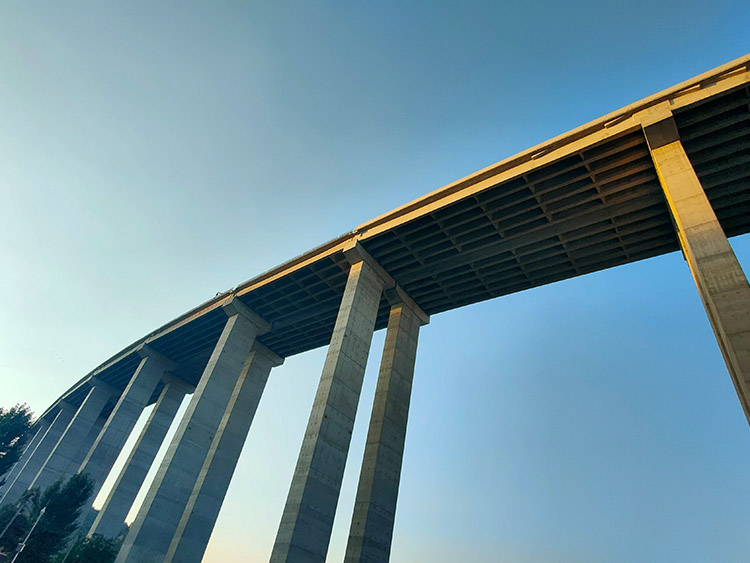

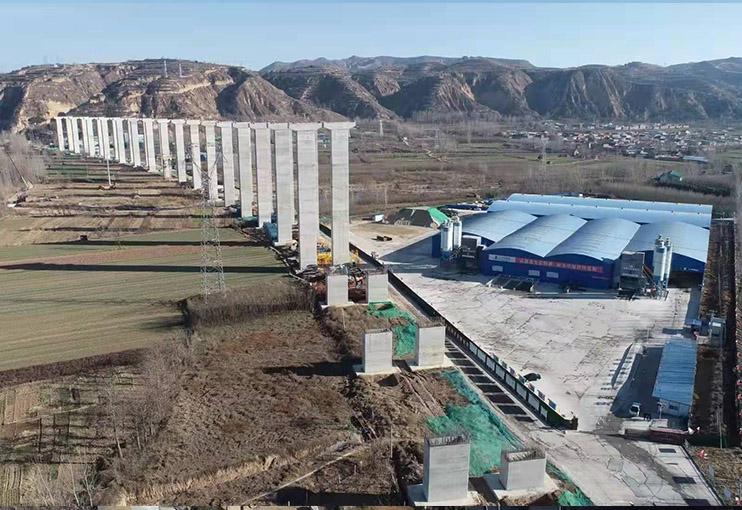

弘農澗特大橋全長2458m，共51跨，左幅跨徑為: 3x 40m+6 x 50m+40m+35 x 50m+6x 40m,右幅跨徑為: 3 x 40m+9 x 50m+40m+32 x 50m+6 x 40m。上部結構采用40m、50m裝配式預應力混凝土T梁;下部結構橋臺采用肋板式臺，橋墩選用圓柱式墩、方柱墩及薄壁空心墩，高墩最高達64m，高墩施工是本橋施工重點，采用翻模進行施工，共有高墩76根，長度3821m;鉆孔灌注樁基礎。橋梁全寬25.56m,共有混凝土192190m3，鋼筋33601t,鋼絞線1937t。
樁基:Φ1.2m樁基12根，長度696m,Φ1.5m樁基536根，長度29668m,Φ1.6m樁基6根， 長度228m,Φ1.8m樁基8根，長度516m。

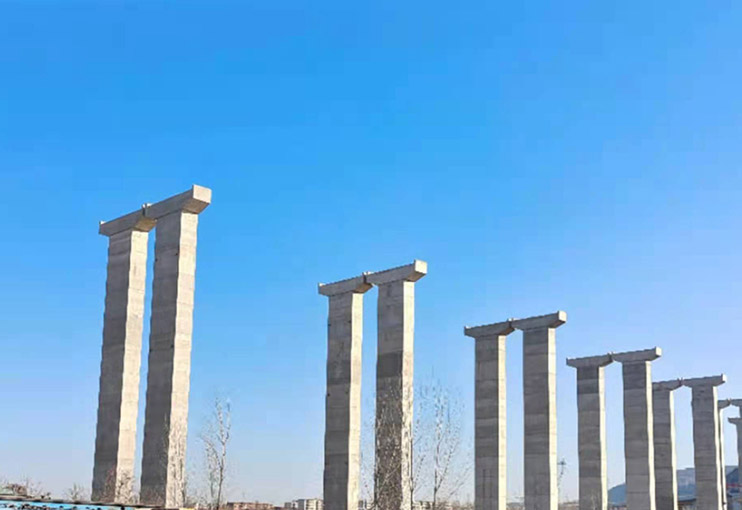

墩柱:Φ1.6m圓柱墩8根，長度100m, 2*2m方柱墩36根，長度1040m, 3*6.5m薄壁空心墩58根，長度2709m, 4*6.5m薄壁空心墩18根，長度1112m。
梁板: 40m裝配式預應力混凝土T梁100片，50m裝配式預應力混凝士T梁492片。
