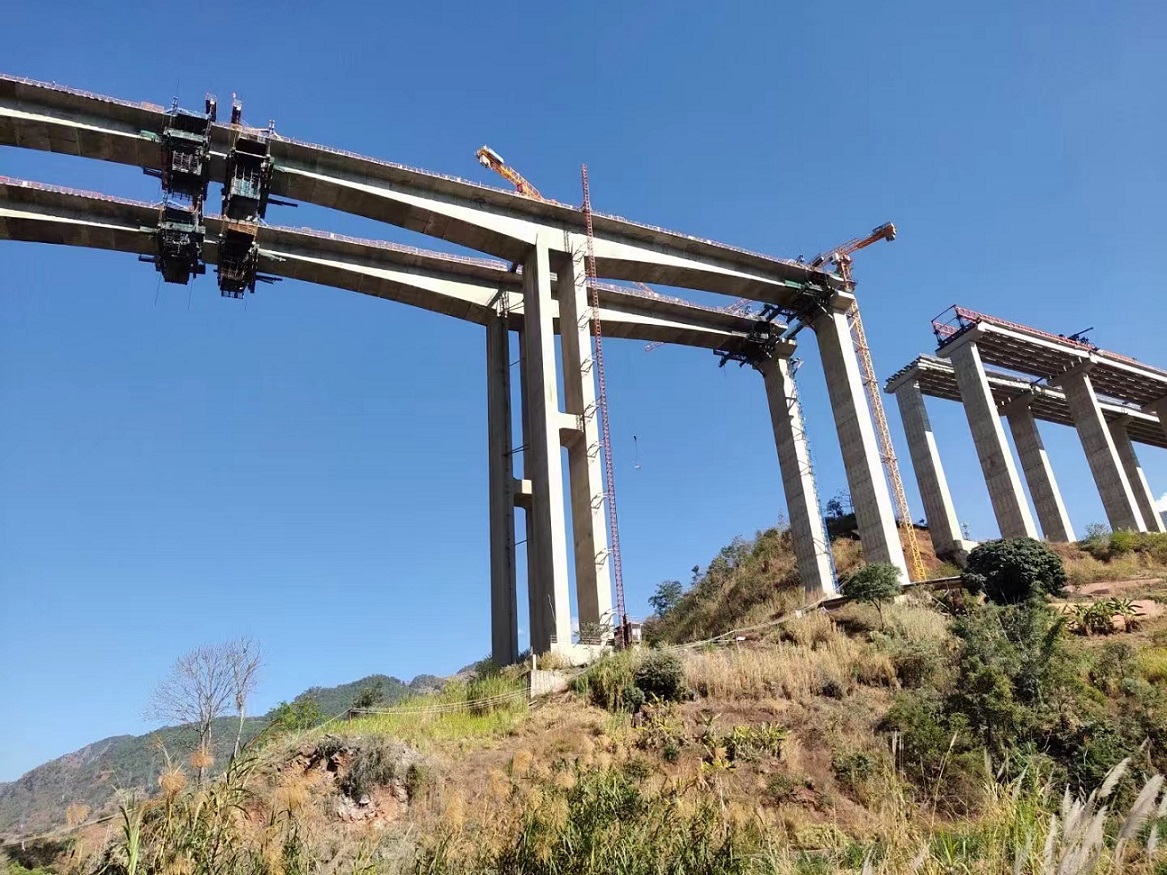

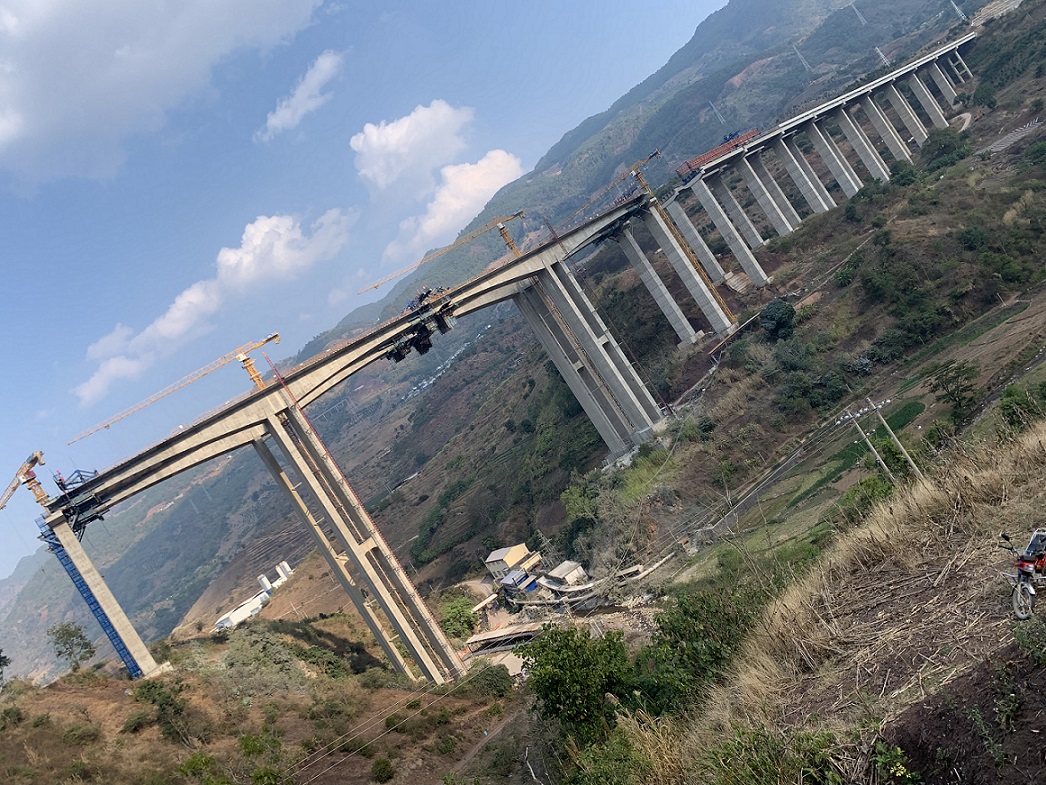

忙海河大橋位于永德縣境內,橋軸線呈弧線形展布,本橋平面位于分離式路基接整體式路基的分叉路段內,橋?qū)挵凑w式路基設計,橋跨布置:左線橋起終點樁號分別為4ZK59+730.240 和4ZK60+827.24, 孔跨布置為10X40+(65+120+65)+11 X40m,橋全長1096m;右線橋起終點樁號分別為K60+077.5和K60+854.5,孔跨布置為2X40+(65+120+65) +11 X 40m,橋全長776m。其中主橋65+120+65m采用變截面預應力混凝土連續剛構箱梁,兩岸引橋采用預應力混凝土T梁,先簡支后結構連續。左線橋分為七聯,主橋-聯,永德岸引橋三聯,耿馬岸引橋三聯。右線橋分為五聯,主橋一聯,永德岸引橋一聯,耿馬岸引橋三聯。主橋主墩最高100米。
